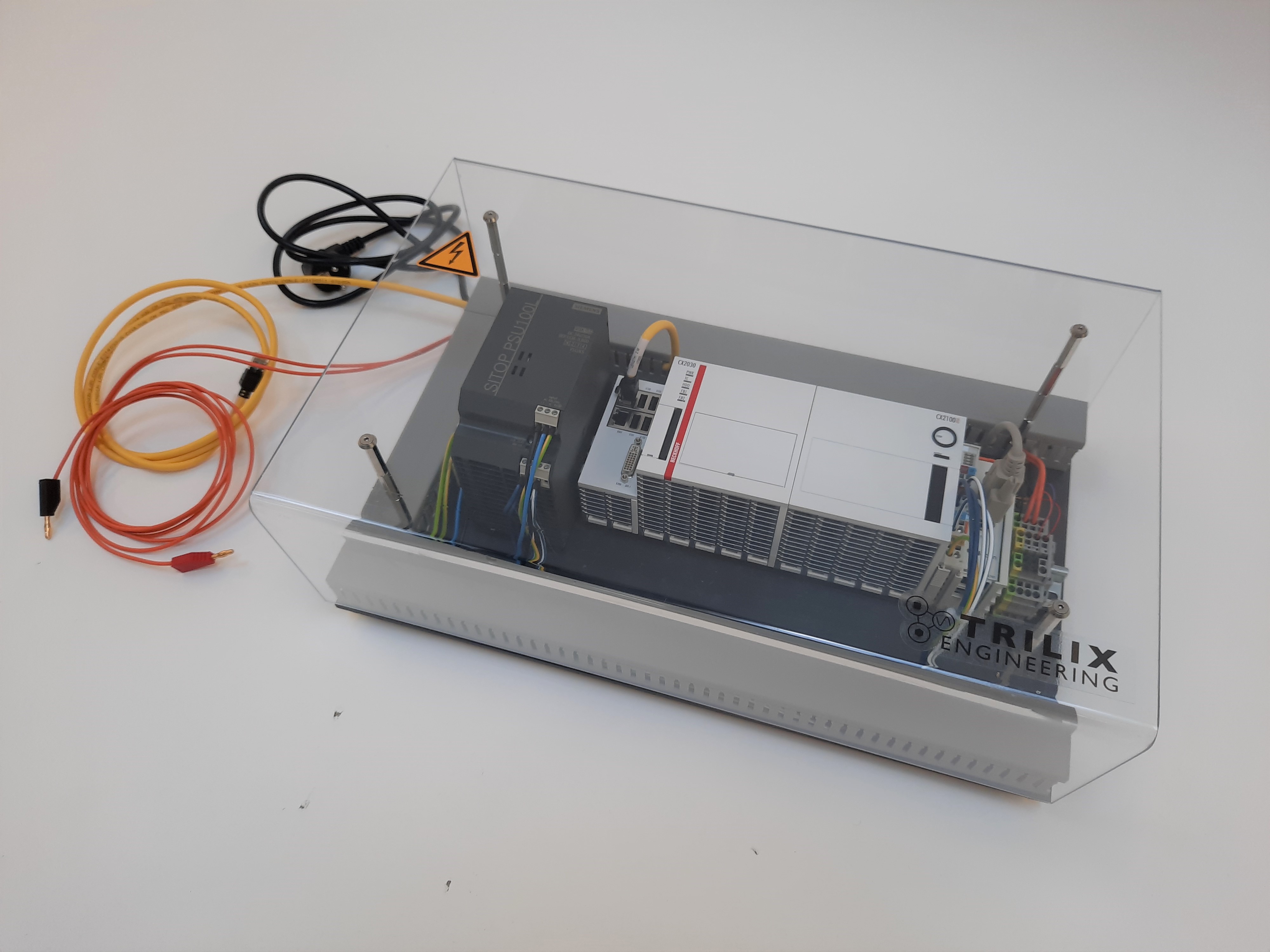

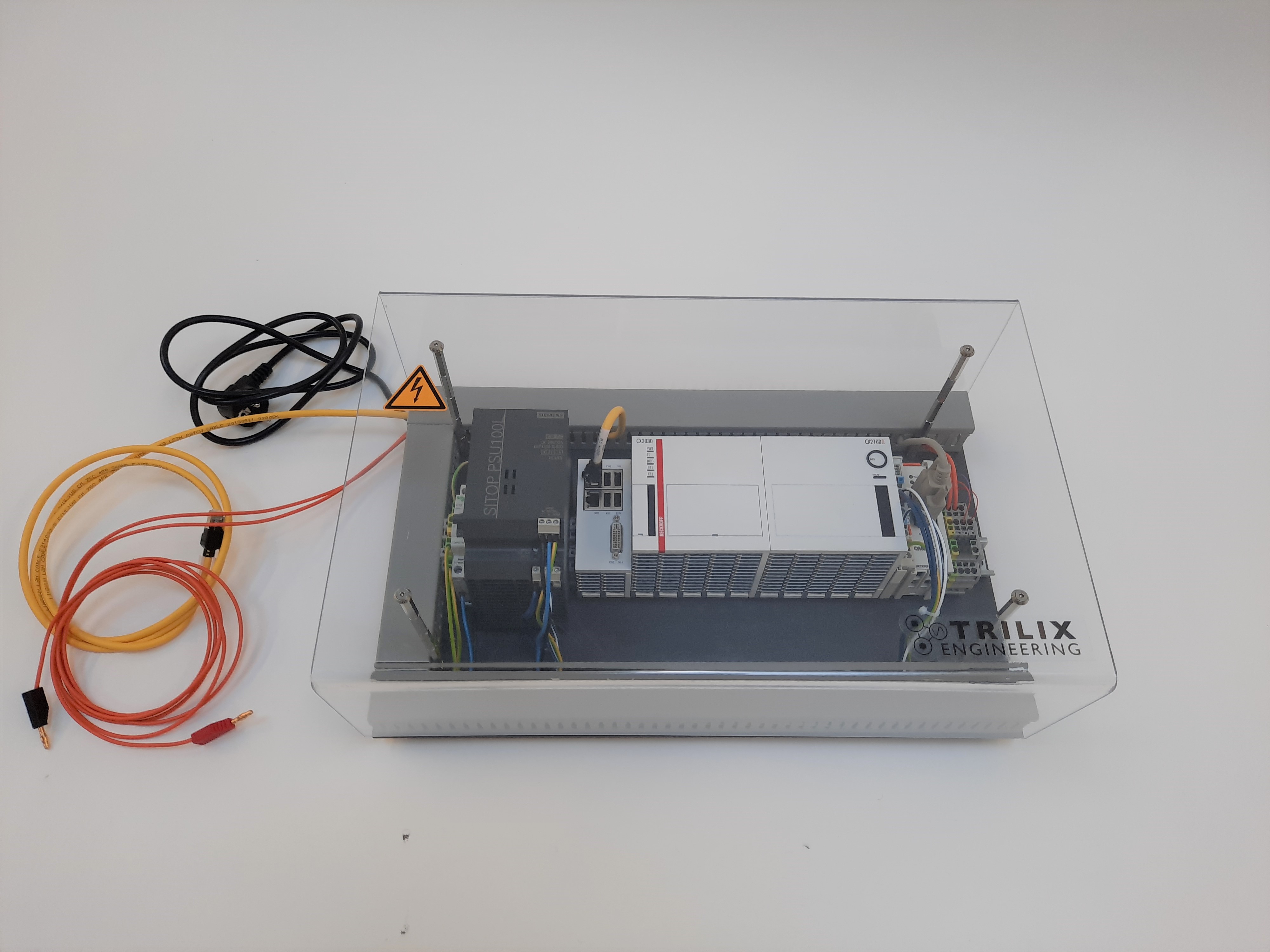

Entwicklungsaufbau Beckhoff

Der Entwicklungsaufbau wird zum einfachen Einstieg in die "Beckhoff Welt" oder als Software-Entwicklungsumgebung verwendet. Schnittstellen (Klemmen) können einfach getauscht oder ergänzt werden.

Zweck und Funktionsbeschreibung

Der "Entwicklungsaufbau Beckhoff" ist hervorragend für Schulungszwecke, zur selbständigen Einarbeitung oder als Entwicklungsumgebung für Funktions- und Softwareentwicklung geeignet. Im Aufbau ist alles enthalten, um ohne Zeitverlust direkt loslegen zu können. Der Entwicklungsaufbau ist so kompakt, dass er ohne Probleme auf einem Schreibtisch Platz findet.
Das SPS Modell und die elektriktrischen Schnittstellen (EtherCat Klemmen) können nach Kundenwunsch ausgewählt werden.

Beckhoff Steuerungen (SPS) sind Windows basierte, echtzeitfähige Soft-SPSen. Üblicherweise liefern wir unsere Systeme mit dem Betriebssystem "Windows 10 IoT Enterprise 2016 LTSB 64 Bit" und vorinstalliertem "TwinCat 3" aus.

Vorteile

Kompaktes Entwicklungssyste für den Schreibtisch mit schickem Plexiglasgehäuse
Einstecken und loslegen - alles vorhanden um direkt starten zu können
SPS Modell kann individuell an Kunden angepasst werden
Schnittstellen (EtherCat Klemmen) können individuell an Kunden angepasst werden
Schnittstellen (EtherCat Klemmen) können einfach getauscht oder erweitert werden
Industrie-PC vorinstalliert mit Windows 10 IoT Enterprise 2016 LTSB 64 Bit und Beckhoff TwinCat 3
Echtzeitfähig

Elektrische Schnittstellen

Das System bietet eine Vielzahl von industriellen Schnittstellen und kann individuell an Kundenanforderungen angepasst werden. Folgende Schnittstellen stehen zur Verfügung und können kundenspezifisch im System vorgesehen werden.

Digital Eingänge • 5/12 V DC • 24 V DC • 48 V DC • 120 V AC/DC • 120/220 V DC • 230 V AC • Zähler • NAMUR	Digital Ausgänge • 5/12 V DC • 24 V DC • 30 V AC/DC • Frequenz • LED • PWM • Relais • Triac
Analog Eingänge • Strom • Spannung • Leistung und Energie • Beschleunigung (IEPE) • Temperatur (RTD, TC) • Potentiometer • Messbrücke (DMS) • Druck • Widerstand • NAMUR	Analog Ausgänge • Strom • Spannung
Winkel/Wegmessung • SSI • SinCos • EnDat 2.2 • BiSS-C • RS-422 • TTL • OpenColector • 24V HTL • Namur	Kommunikation • EtherCat • RS-232 • RS-422 • IO-Link • CANopen • Profinet • CC-Link • Profibus • Interbus • DeviceNet • DMX • BAC-net-MS/TP
Antriebstechnik • Servomotoren • Schrittmotoren • DC-Motoren

Standard Ausführung

Folgende Komponenten und Schnittstellen sind in der Standardausführung enthalten. Kundenspezifische Anpassungen können beliebig vorgenommen werden.

Industrie PC (CX5140-0155, 4 Core mit Intel Atom® E3845, 1,91 GHz, 4 GB DDR3-RAM)
Windows 10 IoT Enterprise 2016 LTSB 64 Bit, TwinCAT-3-Runtime (XAR)
8-Kanal-Digital-Eingangsklemme 24 V DC, 3 ms (EL1008)
4-Kanal-Analog-Eingangsklemme -10…+10 V (EL3104)
8-Kanal-Digital-Ausgangsklemme 24 V DC, 0,5 A (EL2008)
Grundplatte, Plexiglasgehäuse, Kabelführungen, Netzteil

System anfragen

Galerie

Das System und seine Schnittstellen können flexibel an die Kundenanforderungen angepasst werden.

Technologie
Wir setzen vorwiegend auf Automatisierungssysteme und -lösungen von Beckhoff: Industrie-PCs, EtherCat angebundene I/O- und Feldbuskomponenten, Antriebstechnik und Automatisierungssoftware.
