Modulprüfstand

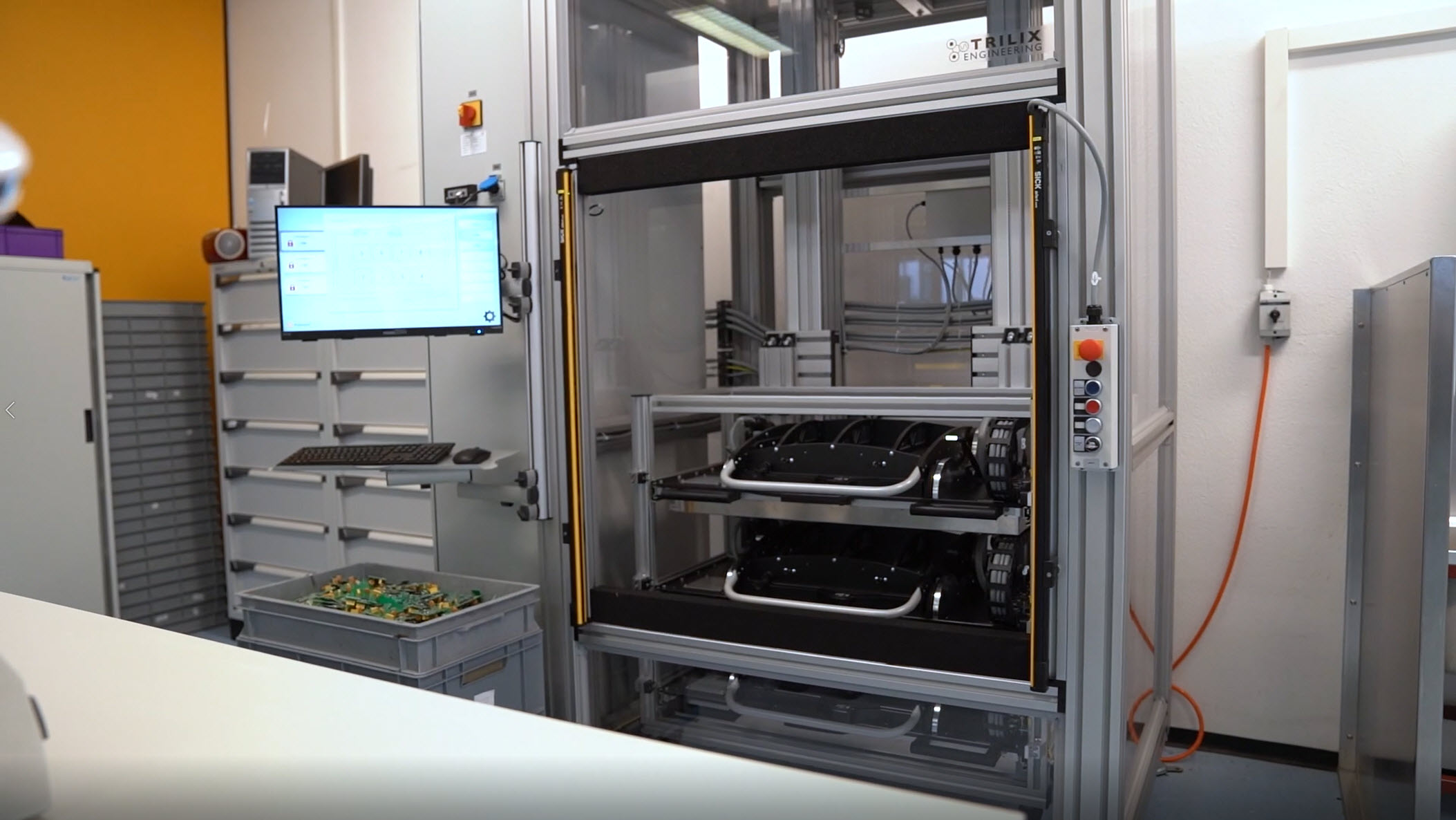

Der «P3 Modulprüfstand» wurde für die Durchführung von Funktionsprüfungen von Elektronikmodulen entwickelt. Die Maschine besitzt einen Prüfdurchsatz von ca. 150'000 Modulen pro Monat (bei einer Prüfdauer von 1 Minute).

Beckhoff

Zweck und Funktionsbeschreibung

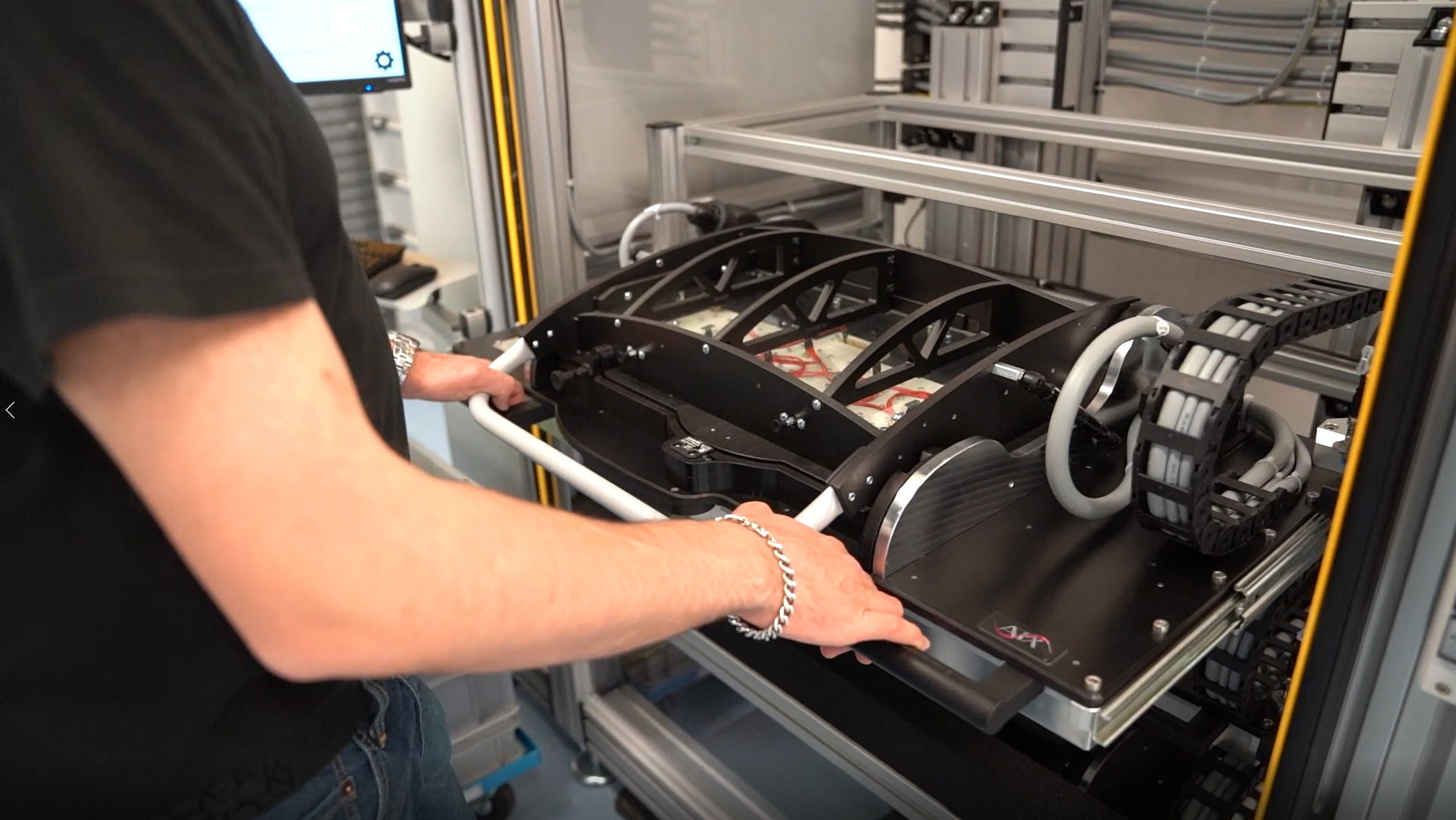

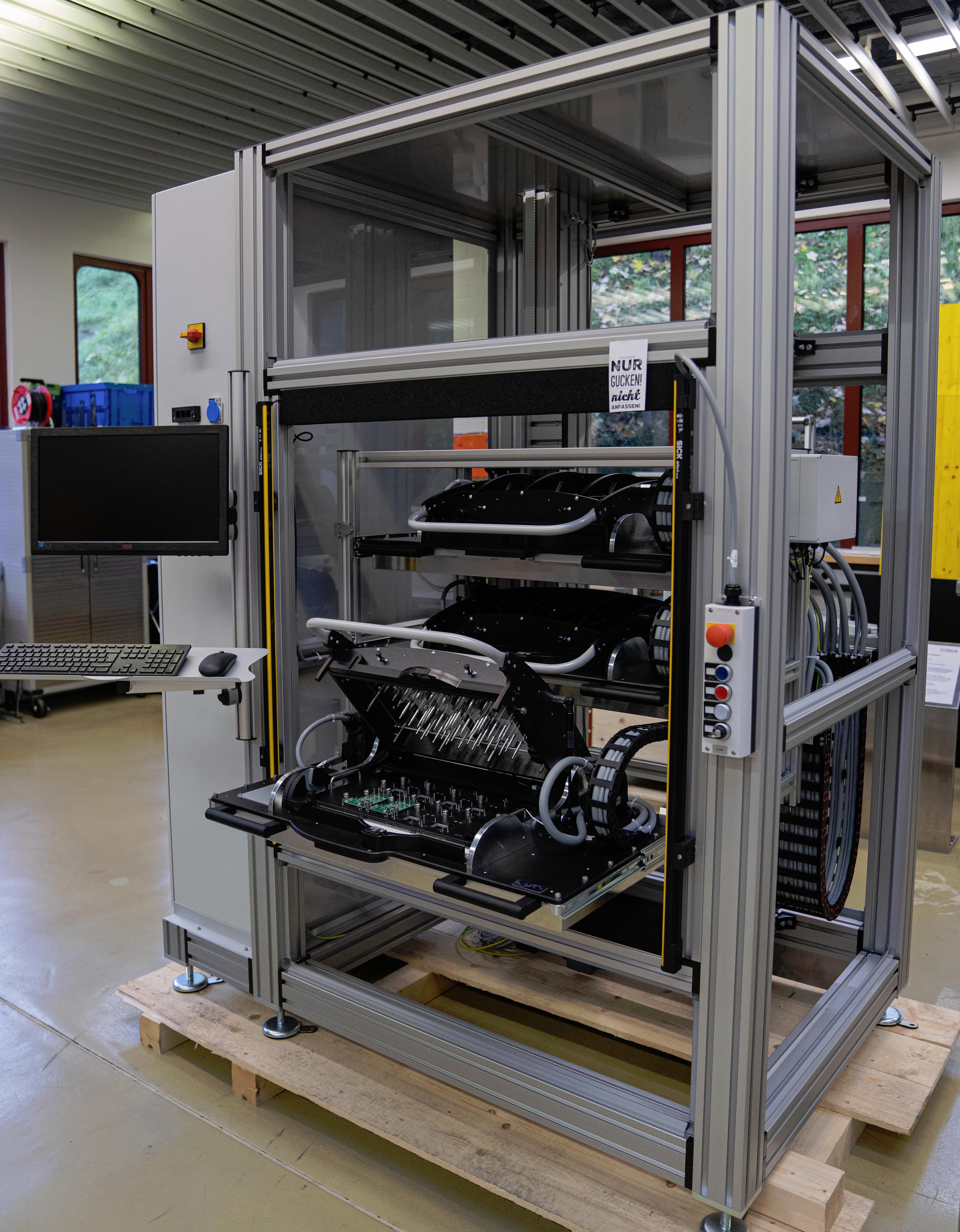

Der «P3 Modulprüfstand» wurde für die effiziente Durchführung von Funktionsprüfungen von Elektronikmodulen entwickelt. Die Prüfmaschine ist für die manuelle Beschickung durch eine Produktionsmitarbeiterin oder einen Produktionsmitarbeiter konzipiert. Sie besitzt drei Prüfadapter, welche eine parallele Prüfungsdurchführung bei länger dauernden Tests erlauben.

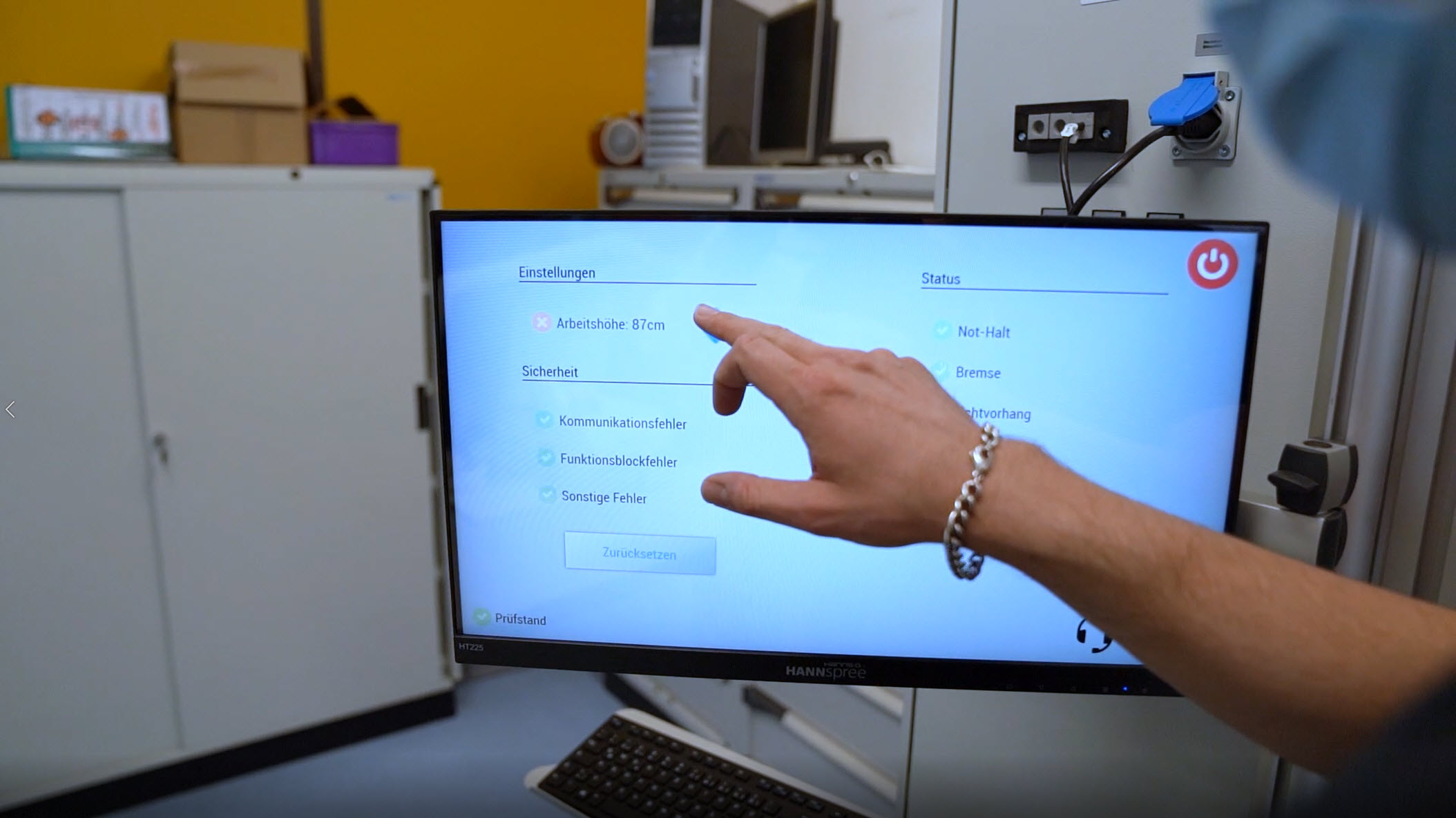

Die Maschine ermöglicht ein sehr ergonomisches Arbeiten - auch über mehrere Stunden hinweg. Die Arbeitshöhe kann von der bedienenden Person individuell auf die gewünschte Höhe eingestellt werden. Die Prüfadapter werden dann jeweils von der Maschine an der gewünschten Position bereitgestellt.

Beckhoff

3 Prüfadapter

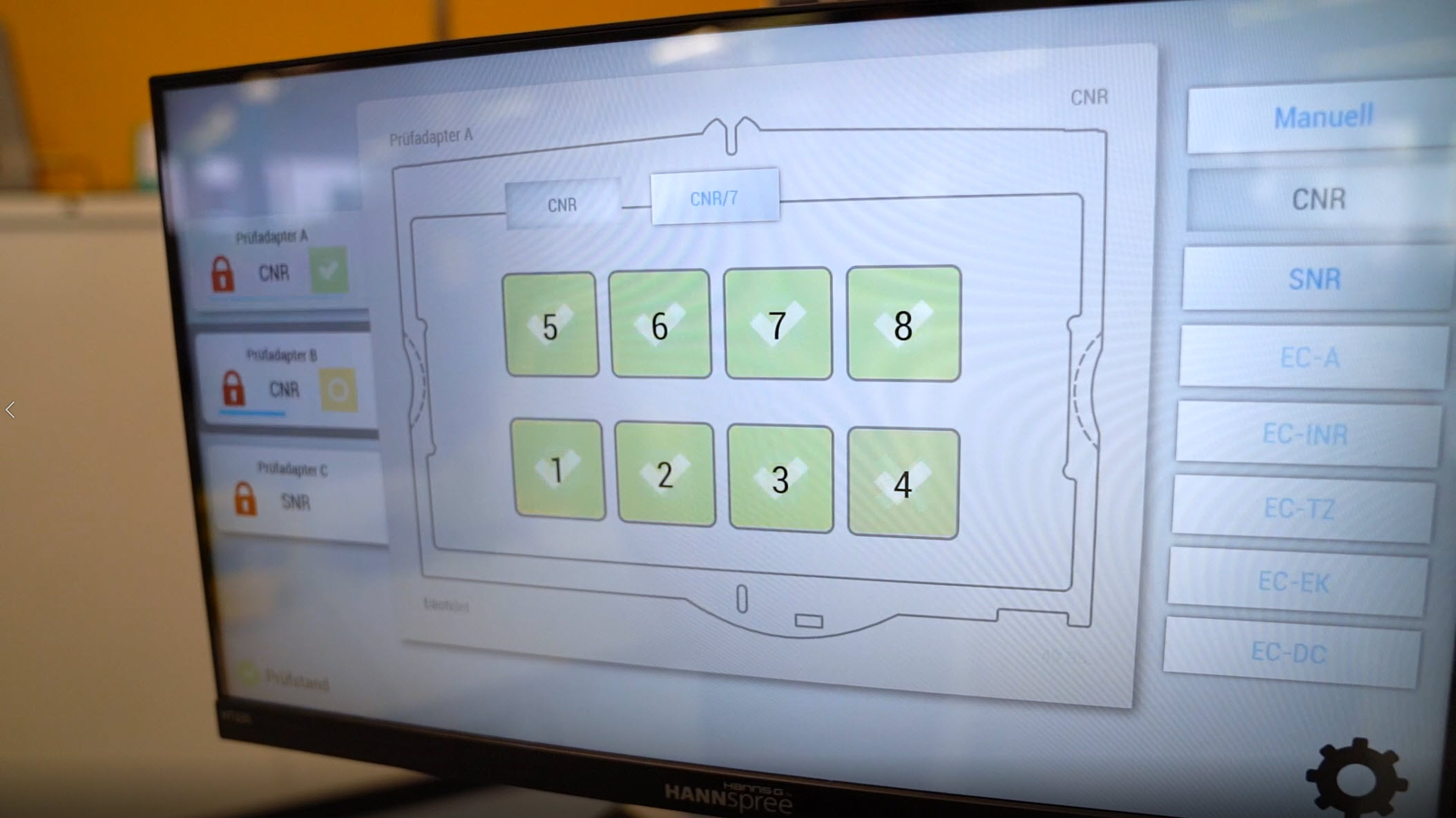

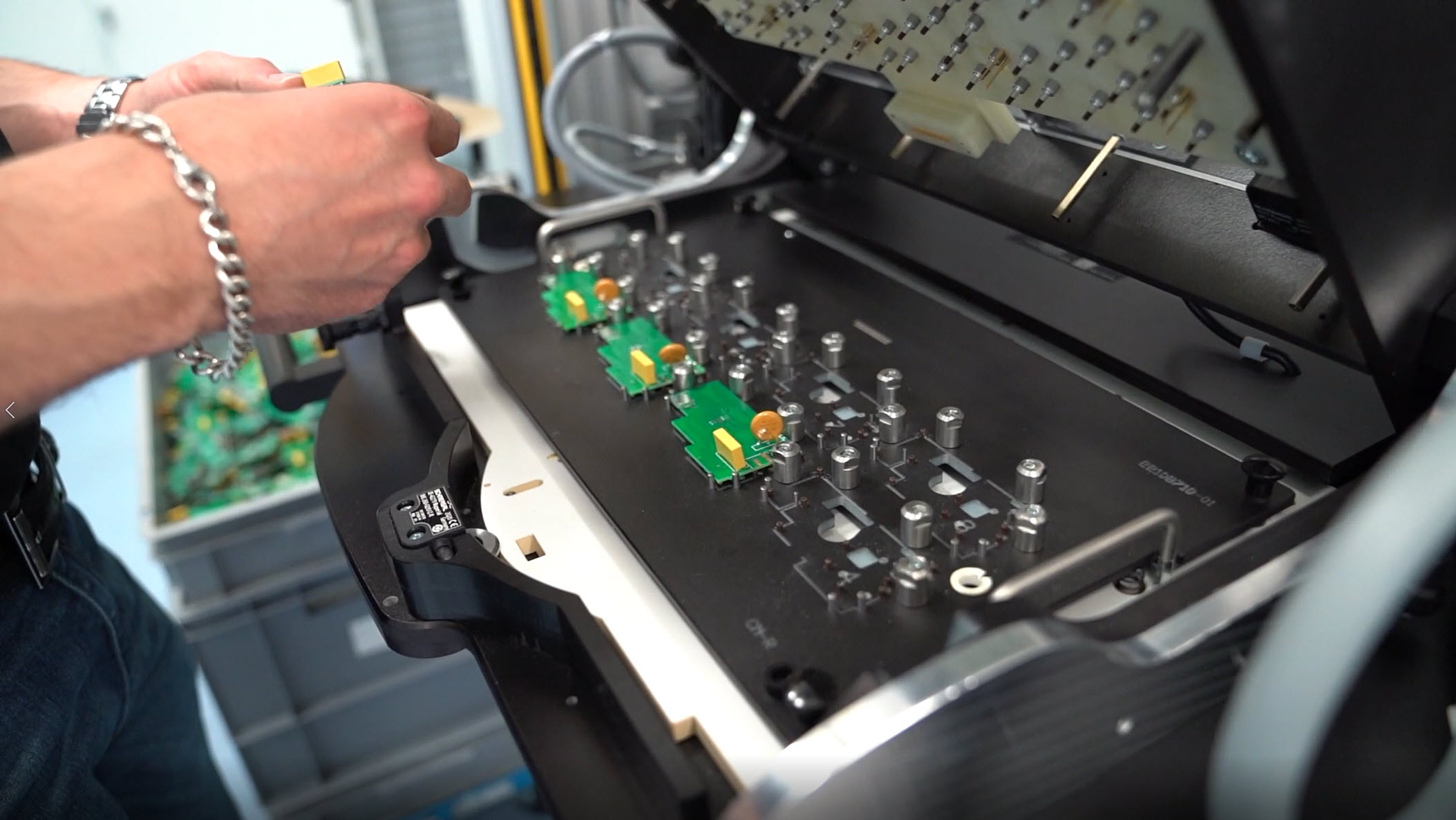

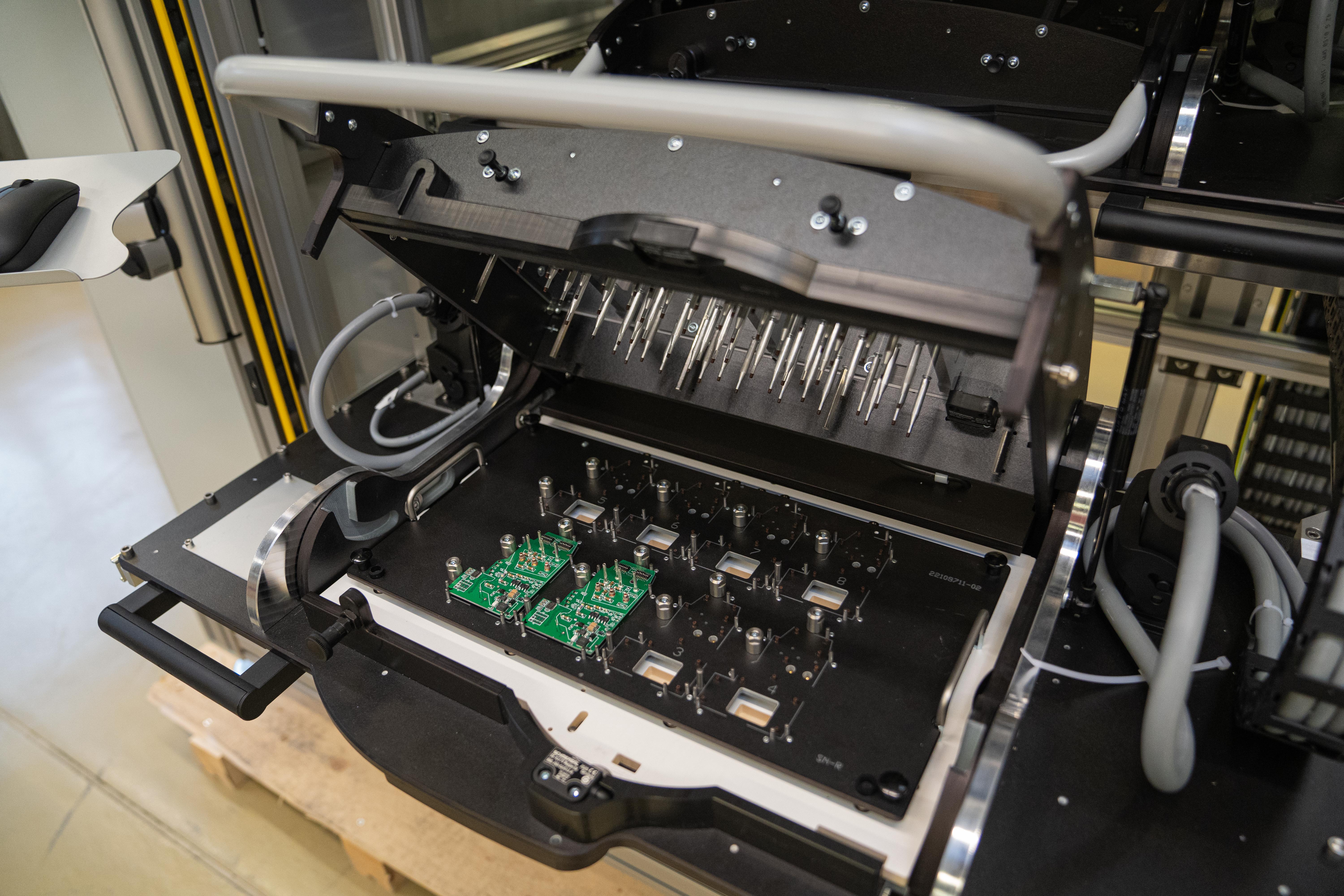

Jeder der 3 Prüfadapter ist für die Aufnahme von 8 Prüflingen ausgelegt. Die Prüflinge werden durch ein Nadelbett im Wechseladapter kontaktiert. Abhängig von der Prüfungsdauer ist ein sehr hoher Prüfungsdurchsatz möglich. Bei einer Prüfungsdauer von rund einer Minute können beispielsweise mehr als 150 000 Modulprüfungen pro Monat durchgeführt werden. Die Maschine ist ideal geeignet für die Wareneinganskontrolle und die Warenausgangskontrolle von kleinen bis mittleren Losgrössen.

Beckhoff

Einbinden von beliebigem Equipment

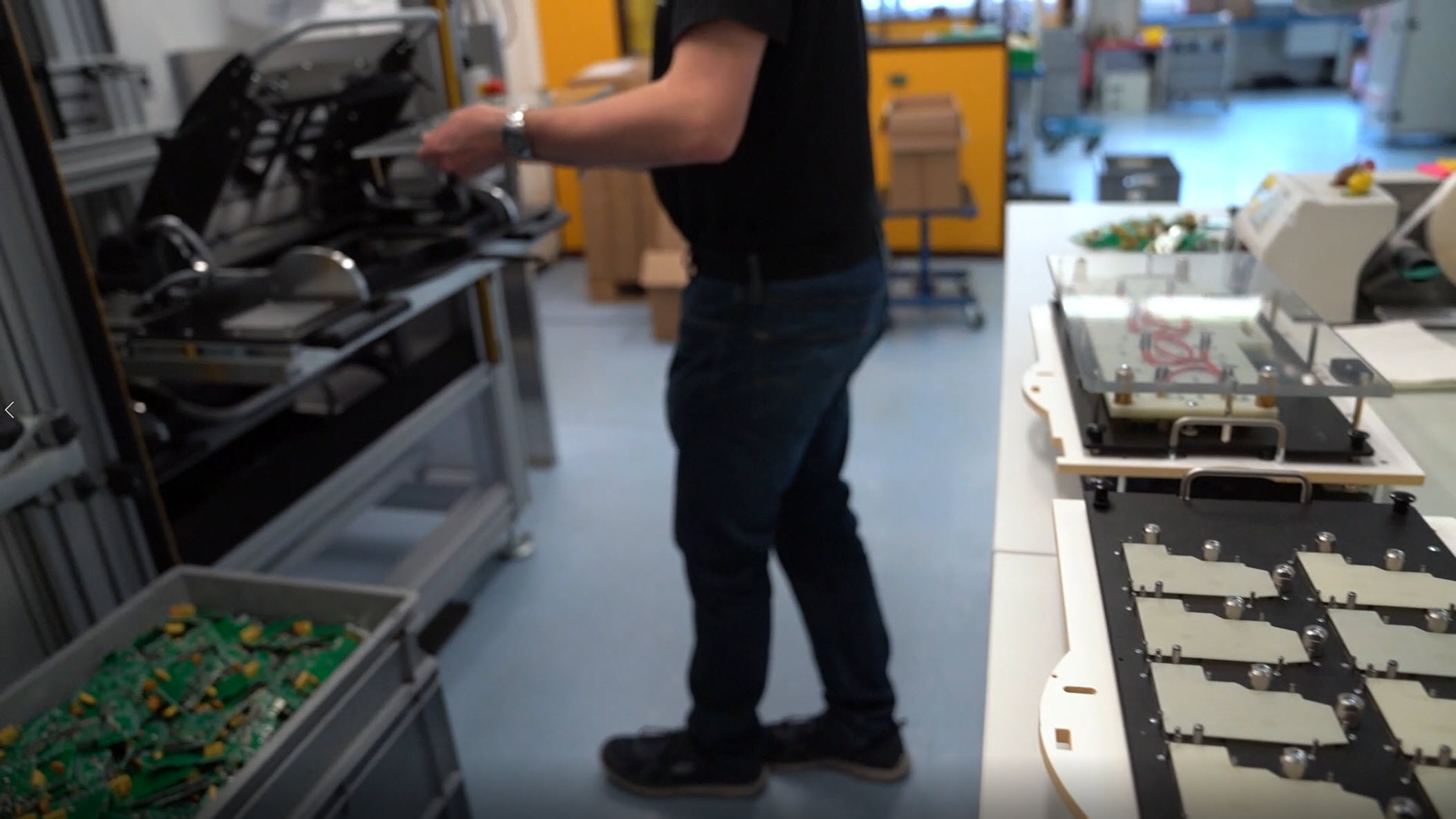

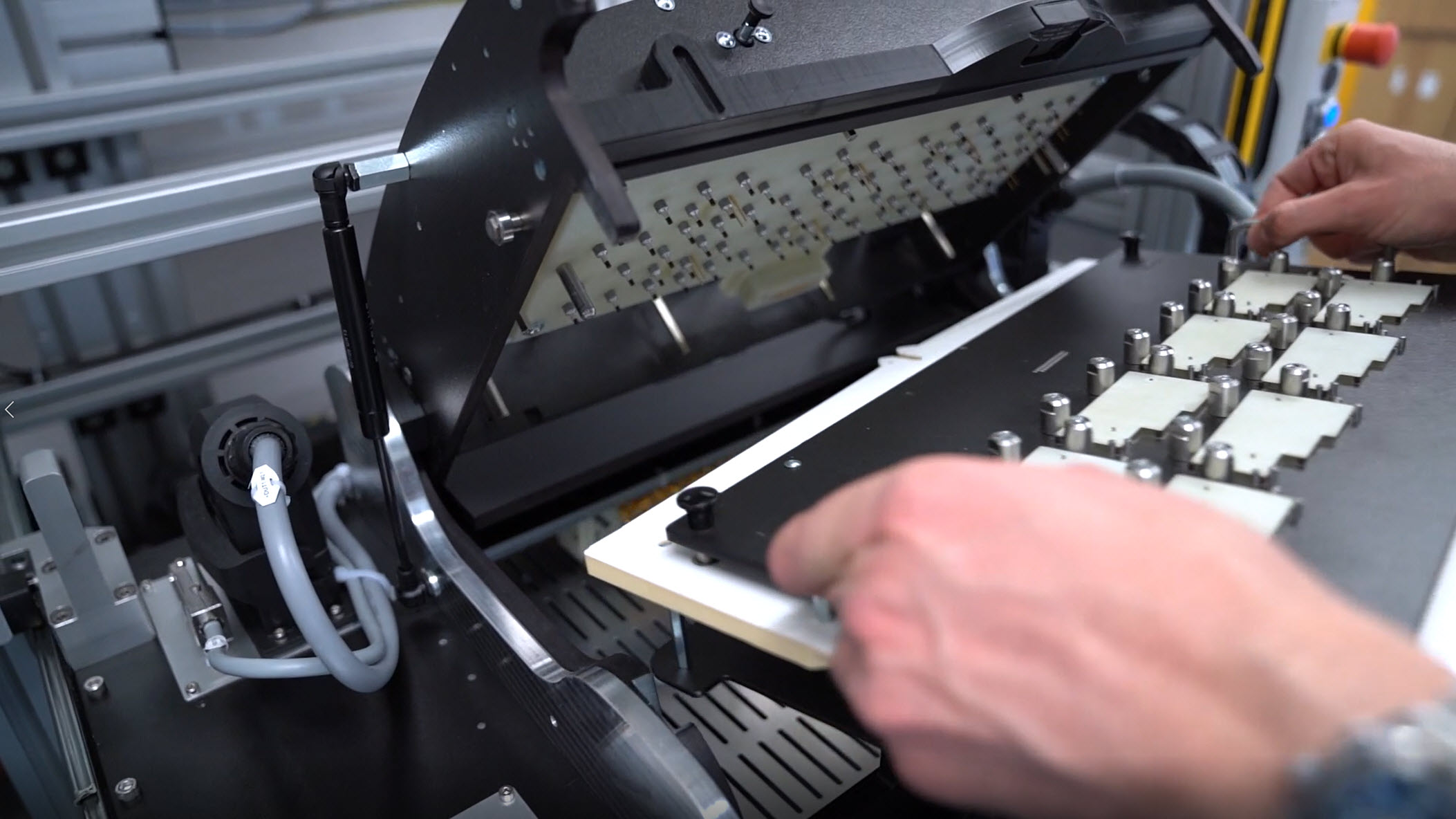

Die drei Prüfadapter der Maschine können individuell mittels eines einfachen Wechselkassettensystems auf unterschiedliche Prüflinge gerüstet werden. Die Wechselkassetten können ohne Werkzeug und mit wenigen Handgriffen getauscht werden. Im Handumdrehen erledigen Sie notwendige Produktumstellungen schnell und sicher.

Dem Anwender steht es frei, alle drei Prüfadapter auf den gleichen Prüflingstyp zu rüsten, um den Durchsatz zu maximieren, oder alle Prüfadapter individuell zu bestücken, um maximale Flexibilität vorzuhalten. Der Rüstvorgang pro Adapter ist in weniger als 2 Minuten erledigt.

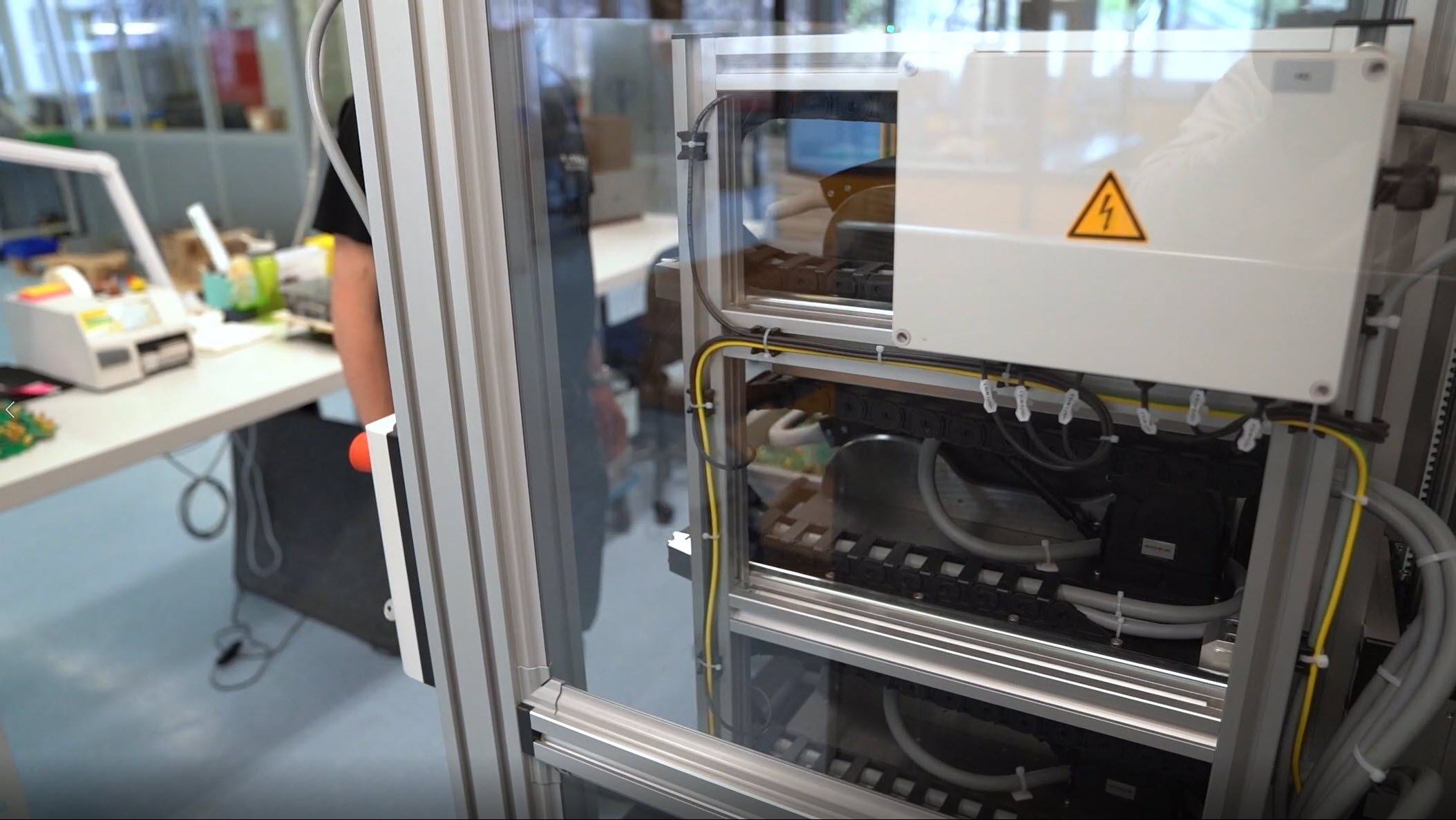

Vorteile

  • Modulprüfstand für Elektronikmodule für kleine und mittlere Losgrössen
  • Automatisierte, parallelisierte Prüfung mit manueller Beschickung
  • Vertikal und horizontal verfahrbare Prüfadapter mit frei bestückbaren Prüflingsvarianten
  • Mehr als 150'000 Prüfungen pro Monat (bei einer Prüfdauer von 1 Minute)
  • Ideal geeignet für Wareneingangs- und -ausgangskontrolle
  • Maximale Flexibilität durch sehr einfachen und schnellen Rüstvorgang
  • Jeder Prüfadapter individuell rüstbar
  • Parallele Prüfung der 3 Prüfadapter
  • Einstellbare Arbeitshöhe für ergonomisches Arbeiten im Stehen und im Sitzen
  • Spezifische Anpassungen an Kundenanforderungen möglich

Galerie

ECSCAD

Technologie
Im Modulprüfstand P3 setzen wir vorwiegend auf Automatisierungssysteme und -lösungen von Beckhoff: Industrie-PCs, EtherCat angebundene I/O- und Feldbuskomponenten, Antriebstechnik und Automatisierungssoftware.

Unsere Software basiert auf folgenden Lösungen:
• Beckhoff TwinCat 3
• Beckhoff TwinCat HMI
• Beckhoff TwinSafe
